共模濾波器應該如何進行選型

2018-09-17 17:18:11

  之前有講過關于工字電感的功能以及其應用的領域。下面谷景電子小編來細講一下關于共模濾波器的功能以及應該如何進行選型。
  共模濾波器的核心是電路結構形式以及其參數,單單從以上兩點來講,工程師在選購時會出現兩眼一抹黑的情況。雖然有時共模濾波器差不多可以用,但是如果不清楚濾波器的設計方式,就會出現浪費資源,發生隱患的可能性也會大大增加。

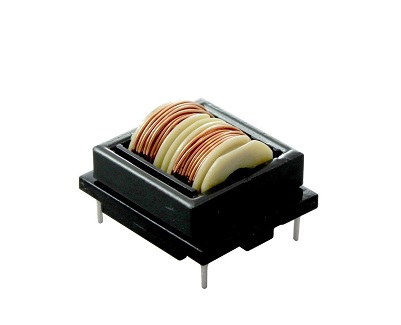

共模電感

  共模濾波器的作用是通過不同的頻率產生不同效果,對通帶內頻段則不衰減,對通帶外要抑制則以幾十個dB的級別進行衰減,從而達到篩選的效果。選用共模濾波器還需要考慮以下幾點因素。

1.Q值
  Q值對共模濾波器的濾波效果影響并不大,但Q值代表的是損耗/輸入功率,Q值越高,說明損耗越大,也就是說有部分能量在共模濾波器上被損耗掉。在較大功率的共模濾波器上,這個損耗不可小視,會引起發熱,發熱后的電容會引起較大的負面影響,漏電流、耐壓、容值等都會隨溫度變化而變化
2.電流
  電流是一個很重要的參數,他決定了共模濾波器內部的電感的繞組銅線和引出線的線徑。如果選細了,細導線上通過大電流,就好像用小馬拉汽車,這樣會引起嚴重發熱乃至燒毀。
3.電壓
  這個電壓值要求是一個范圍,需要是穩態電壓±紋波電壓的綜合。
4.其他
  其他不同的內容就是共模濾波器的內部了,這個是用戶看不到的方面,灌膠封均勻致密程度、器件以及金屬之間絕緣紙的厚度,這些只能通過仔細了解方可得知。
